Zasuwa kołnierzowa żeliwna DN 50 f.111 PN10

Name: Zasuwa kołnierzowa żeliwna DN 50 f.111 PN10
SKU: 60.851.050.111

Powrót

Kurier

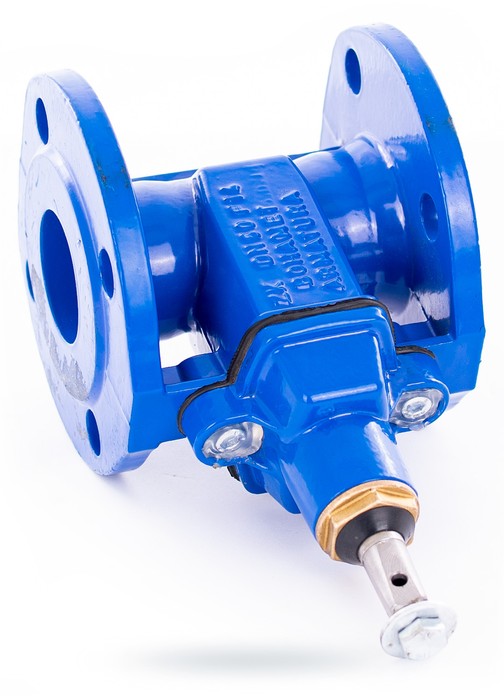

Zasuwa kołnierzowa żeliwna DN 50 f.111 PN10 -zdjęcie numer 1

Zasuwa kołnierzowa żeliwna DN 50 f.111 PN10 -zdjęcie numer 2

Zasuwa kołnierzowa żeliwna DN 50 f.111 PN10 -zdjęcie numer 3

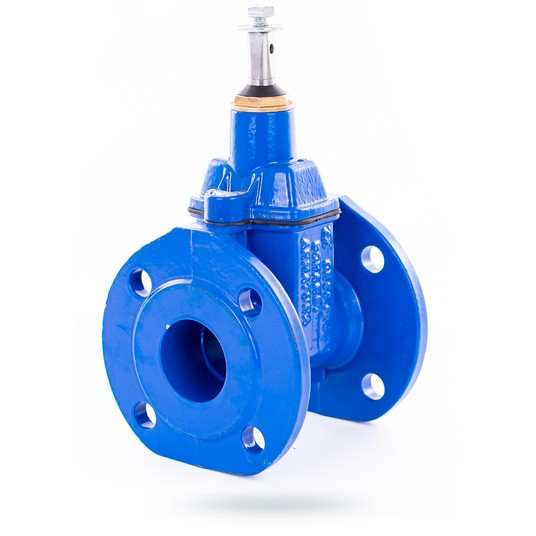

Zasuwa kołnierzowa żeliwna DN 50 f.111 PN10 -zdjęcie numer 4

Zasuwa kołnierzowa żeliwna DN 50 f.111 PN10 -zdjęcie numer 5

Zasuwa kołnierzowa żeliwna DN 50 f.111 PN10 -zdjęcie numer 6

Zasuwa kołnierzowa żeliwna DN 50 f.111 PN10 -zdjęcie numer 7

Zasuwa kołnierzowa żeliwna DN 50 f.111 PN10 -zdjęcie numer 8

Zasuwa kołnierzowa żeliwna DN 50 f.111 PN10 -zdjęcie numer 9

Zasuwa kołnierzowa żeliwna DN 50 f.111 PN10 -zdjęcie numer 10

Zasuwa kołnierzowa żeliwna DN 50 f.111 PN10 -zdjęcie numer 11

Symbol:: 60.851.050.111
Kod EAN:: 5908291876838
Waga:: 7,20 kg

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu

Zasuwa żeliwna kołnierzowa DN 50 do wody pitnej

Charakterystyka:

Zasuwa kołnierzowa wykonana jest z żeliwa szarego( gat. EN-GJL-250 wg: PN-EN 1561:2000). Wykorzystuje się do odcinania i otwierania przepływu instalacji wodociągowej, do wody pitnej, ścieków sanitarnych jak i instalacji przemysłowych do temperatury od 0 do +110C. Montowana nad ziemią jak i podziemną .Klin wulkanizowany.

Dane techniczne:

Średnica nominalna:	DN50
Klasa szczelności:	A
Wymagania przyłączowe kołnierzy:	wg: PN-EN 1092-2:1999.
Odporność na przebicie:	min. 3 kV przy 250 μm.
Wymiar czopa trzpienia, wg:	PN-M 74202:1996.
Ciśnienie robocze (PFA):	10 bar/16 bar
Temperatura pracy:	0-110°C EPDM/ 0-70°C NBR*
Zakres zastosowania:	woda pitna lub ciecze nieagresywne, nie zawierające części stałych.
Maksymalna prędkość wody:	3 m/s.

Dodatkowe informacje:

Uszczelnienie trzpienia: pierścieniami typu O-ring- 4 szt wymienne przy czynnym wodociągu „SUCHY GWINT”.
Trzpień wykonany ze stali nierdzewnej, łożyskowany z gwintem walcowanym.
Przelot prosty bez gniazda
Śruby łączące pokrywę z korpusem: wpuszczone w odlew, zabezpieczone masą zalewową

Opis schematu

1. Korpus zasuwy
2. Pokrywa zasuwy
3. Uszczelka pokrywy
4. Trzpień Stal
5. Dławica
6. Klin gumowany
7. Nakrętka klina
8. Śruba Stal
9.Pierścień zgarniający
10.Pierścień ślizgowy
11.Pierścień uszczelniający
12.Pierścień uszczelniający
13. Półpierścień trzpienia
14.Pierścień uszczelniający

Wszelkie atesty dostępne na stronie producenta

Przeznaczenie

Zasuwy kołnierzowe z klinem zawulkanizowanym typu ZK2, przeznaczone są do instalacji w
sieciach wodociągowych dla wody pitnej, jak i sieci przemysłowych dla cieczy obojętnych chemicznie,
wolnych od stałych zanieczyszczeń w celu odcięcia przepływu.
Zalecana metoda montażu zasuw w pozycji poziomej.

Produkty powiązane dostępne w naszej ofercie :

Skrzynka do zasuwy fi150 H-270mm
Klucz do zasuwy stożek 28-33m z hakiem do włazów
Obudowa teleskopowa do zasuw DN 25-50 L-1825
Obudowa do zasuw stała DN 25-50 GZ-1250
Zasuwa gwintowana DN 25-50

Zawartość zestawu:

Zasuwa kołnierzowa DN 50
Dowód zakupu
