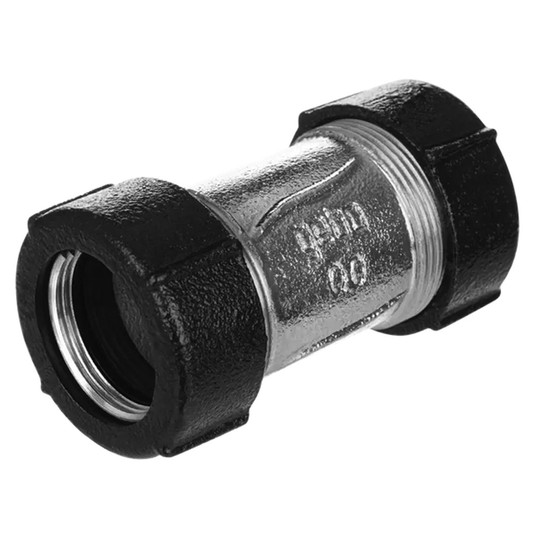

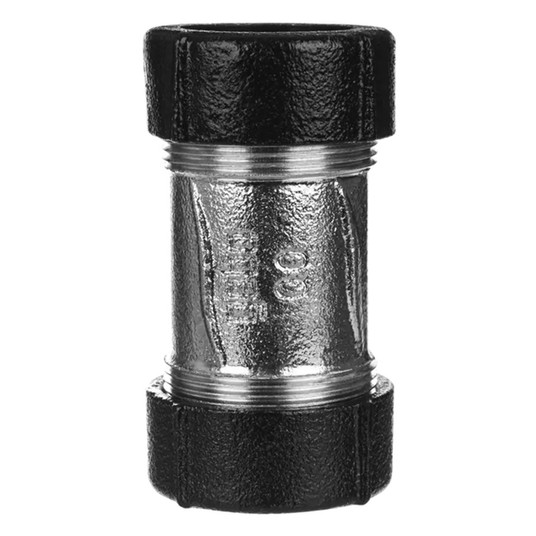

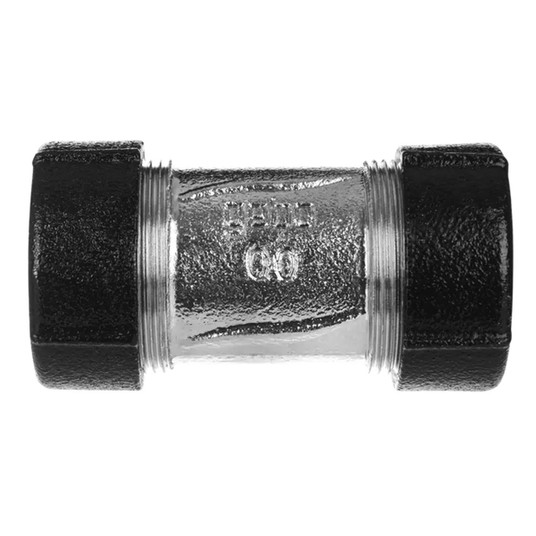

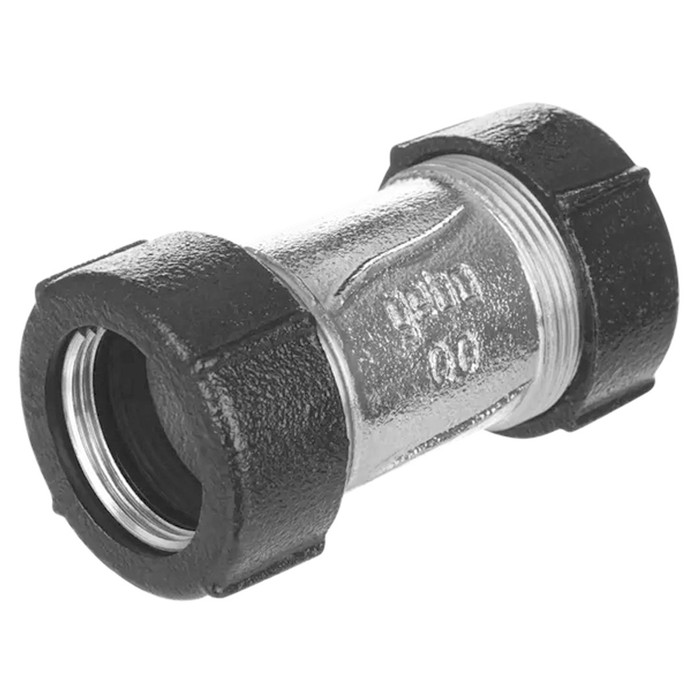

Złączka zaciskowa GEBO QO DN50 żeliwna NBR 59,7–63,6 mm
Charakterystyka:
Złączka zaciskowa GEBO Quick typ QO, seria 195, to obustronnie zaciskowy element do łączenia rur stalowych i rur PE. Korpus wykonano z żeliwa ciągliwego EN-GJMB-350-10, a powierzchnię zabezpieczono przez cynkowanie. Uszczelnienie NBR zapewnia szczelność połączenia.
Model przeznaczono do instalacji wody zimnej i gorącej, gazu na zewnątrz budynków oraz sprężonego powietrza, zgodnie z parametrami pracy określonymi dla danego medium. Złączka ma rozmiar DN50 i pasuje do rur o średnicy zewnętrznej 59,7–63,6 mm.
W przypadku montażu na rurach PE należy obowiązkowo zastosować tuleje wsporcze GEBO. Nie są one częścią zestawu i wymagają osobnego zamówienia. Przed instalacją należy sprawdzić zgodność rodzaju rury, wymiarów oraz warunków pracy z parametrami technicznymi złączki.
Dane techniczne GEBO 17.195.02.06:
- Kolor: Srebrny
- Konfekcja: Pojedyncza sztuka
- Liczba w opakowaniu: 1
- Materiał wykonania: Żeliwo ciągliwe
- Przeznaczenie: Do instalacji wodnych
- Rodzaj: Złączka zaciskowa
- Kod producenta: 17.195.02.06
- Producent: GEBO
Dodatkowe dane techniczne GEBO 17.195.02.06:
- Rozmiar nominalny DN: 50
- Średnica zewnętrzna rury: 59,7–63,6 mm
- Rodzaj połączenia: Zaciskowe obustronne
- Materiał korpusu: Odlew z żeliwa ciągliwego
- Oznaczenie materiału: EN-GJMB-350-10
- Wykończenie powierzchni: Cynkowanie ogniowe, ocynkowanie
- Materiał uszczelnienia: NBR
- Obsługiwane rodzaje rur: Rury PE, czarne rury stalowe, rury stalowe
- Normy dotyczące rur stalowych: DIN EN 10220 seria 1, seria 2 i seria 3; DIN EN 10255
- Normy dotyczące rur PE: PE 80, PE 100 i PE-Xa, SDR 11, zgodnie z DVGW GW 335 A2/A3, DIN 8074/75, DIN EN 12201-2 i DIN 16893
- Zastosowanie do wody: Maksymalna temperatura pracy 25°C, maksymalne ciśnienie robocze 10 bar
- Zastosowanie do gorącej wody: Maksymalna temperatura pracy 80°C, maksymalne ciśnienie robocze 6 bar
- Zastosowanie do gazu na zewnątrz budynków: Temperatura otoczenia od -20°C do 60°C, maksymalne ciśnienie robocze 5 bar
- Zastosowanie do sprężonego powietrza: Brak podanych parametrów ciśnienia i temperatury
- Zastosowanie do rur PE 80, PE 100 i PE-Xa: Maksymalna temperatura pracy 20°C, maksymalne ciśnienie robocze 10 bar
- Certyfikat dla zastosowania gazowego: DVGW-Reg.-Nr. NG-4502BL0450
- Podstawa kontroli dla zastosowania gazowego: DIN 3387-1

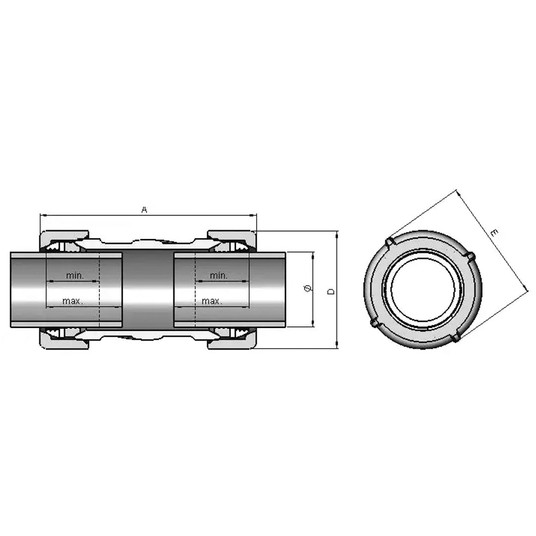

- Wymiar A: 128 mm
- Rozmiar narożnika e: 92 mm
- Minimalna głębokość wprowadzenia: 35 mm
- Maksymalna głębokość wsuwania: 54 mm
Cechy produktu GEBO 17.195.02.06:
- Obustronne zaciskanie – umożliwia połączenie rur z obu stron złączki.
- Żeliwo ciągliwe – korpus wykonany z materiału EN-GJMB-350-10.
- Powłoka cynkowana – zabezpieczenie powierzchni korpusu.
- Uszczelnienie NBR – element uszczelniający połączenie.
- Szeroki zakres zastosowań – możliwość wykorzystania w instalacjach stalowych i PE, zgodnie z określonymi parametrami pracy.
- Rozmiar DN50 – przeznaczenie do rur o średnicy zewnętrznej 59,7–63,6 mm.
Zawartość zestawu:
- Złączka zaciskowa GEBO QO DN50 żeliwna NBR 59,7–63,6 mm
