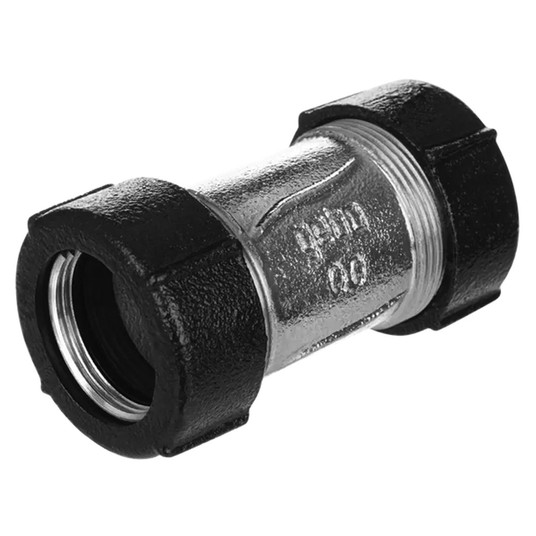

Złączka zaciskowa GEBO QO DN20 żeliwna NBR ocynkowana 24,6–27,3 mm

Name: Złączka zaciskowa dwustronna QO 20 3/4" GEBO
SKU: 17.195.02.02

Charakterystyka:

Złączka zaciskowa GEBO Quick QO DN20 to element instalacyjny wykonany z żeliwa ciągliwego, przeznaczony do łączenia rur stalowych i rur PE. Obustronny mechanizm zaciskowy umożliwia wykonanie połączenia bez gwintowania rur. Złączka ma powłokę cynkowaną i uszczelnienie z NBR.

Model QO o numerze produktu 17.195.02.02 jest przystosowany do rur o średnicy zewnętrznej 24,6–27,3 mm. Może być stosowany w instalacjach wody zimnej i gorącej, instalacjach gazowych na zewnątrz budynków oraz instalacjach sprężonego powietrza – zgodnie z parametrami pracy określonymi dla danego medium i rodzaju rury.

Ważne: przy montażu złączki GEBO Quick serii 195 na rurach PE wymagane jest zastosowanie tulei wspornej GEBO. Tuleja nie wchodzi w skład zestawu i należy zamówić ją osobno.

Dane techniczne GEBO 17.195.02.02:

Kolor: Srebrny
Konfekcja: Pojedyncza sztuka
Liczba w opakowaniu: 1
Materiał wykonania: Żeliwo ciągliwe
Przeznaczenie: Do instalacji wodnych
Rodzaj: Złączka zaciskowa
Kod producenta: 17.195.02.02
EAN: 019576027195
Producent: GEBO

Dodatkowe dane techniczne GEBO 17.195.02.02:

Rozmiar nominalny (DN): 20
Średnica zewnętrzna rury: 24,6–27,3 mm
Rodzaj połączenia: Zaciskowe obustronne
Materiał korpusu: Odlew z żeliwa ciągliwego
Oznaczenie materiału: EN-GJMB-350-10
Wykończenie powierzchni: Cynkowanie ogniowe, ocynkowanie
Materiał uszczelnienia: NBR
Rodzaje rur: Rury stalowe, czarne rury stalowe, rury PE
Standardy rur stalowych: DIN EN 10220 seria 1, 2 i 3; DIN EN 10255
Standardy rur PE: PE 80, PE 100, PE-Xa (SDR 11), zgodnie z DVGW GW 335 A2/A3, DIN 8074/75, DIN EN 12201-2 i DIN 16893
Woda – rury stalowe: Maks. temperatura pracy 25°C, maks. ciśnienie robocze 10 bar
Gorąca woda – rury stalowe: Maks. temperatura pracy 80°C, maks. ciśnienie robocze 6 bar
Gaz na zewnątrz budynków – rury stalowe: Temperatura otoczenia od -20°C do 60°C, maks. ciśnienie robocze 5 bar
Sprężone powietrze – rury stalowe: Brak podanych parametrów ciśnienia i temperatury
Woda – rury PE 80, PE 100, PE-Xa: Maks. temperatura pracy 20°C, maks. ciśnienie robocze 10 bar
Certyfikat dla zastosowania gazowego: DVGW-Reg.-Nr. NG-4502BL0450
Podstawa kontroli dla zastosowania gazowego: DIN 3387-1
Wymiar A: 91 mm
Rozmiar narożnika e: 48 mm
Minimalna głębokość wprowadzenia: 24 mm
Maksymalna głębokość wsuwania: 35 mm

Cechy produktu GEBO 17.195.02.02:

Obustronne zaciskanie – umożliwia połączenie rur bez wykonywania gwintów.
Korpus z żeliwa ciągliwego – solidna konstrukcja elementu instalacyjnego.
Uszczelnienie NBR – zastosowane uszczelnienie z elastomeru.
Powłoka cynkowana – zabezpieczenie powierzchni złączki.
Szeroki zakres zastosowań – możliwość użycia w instalacjach stalowych i PE, zgodnie z parametrami technicznymi.
Rozmiar DN20 – do rur o średnicy zewnętrznej 24,6–27,3 mm.
